こんにちは!
愛知県一宮市・稲沢市を中心に
高性能×低価格×自由設計の注文住宅を建築している細田建築です(^^)/



今日は基礎の中の鉄筋についてみていきたいと思います。



基礎の中でも鉄筋組は骨組みにあたります。



なのでしっかりと組まれていないと強い基礎になりませんΣ( ̄ロ ̄lll)

どのような点に注意すればいいのか見ていきましょう!!

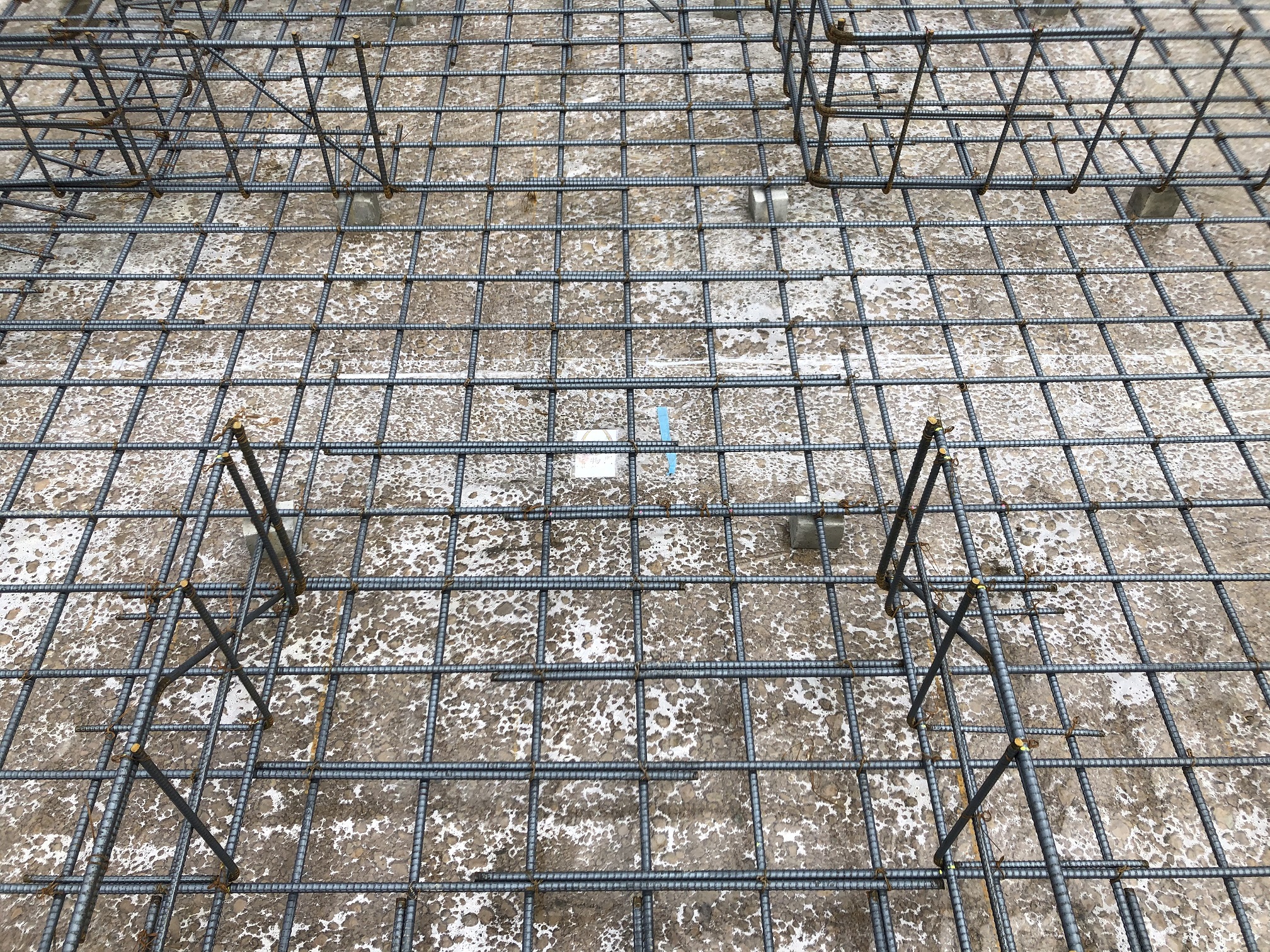

まずこちらが鉄筋組の全景になります。



ところ狭しと鉄筋が組まれていますねΣ(・ω・ノ)ノ



もう少し近づいてよく見てみましょう。



まず基礎全体に鉄筋で床のように組まれていますが、

こちらがベタ基礎のベース部分の鉄筋になります。



その上に立ち上がっている鉄筋が柱や壁ができる場所の

立ち上がり部分の基礎になります。



これらは出来上がったプランをもとに、

基礎伏図を作成し、

鉄筋屋さんがその場所に鉄筋を組んでいきます。





ちなみにこの写真の真ん中にあるのは、

基礎の中に鎮めるお守りになります。

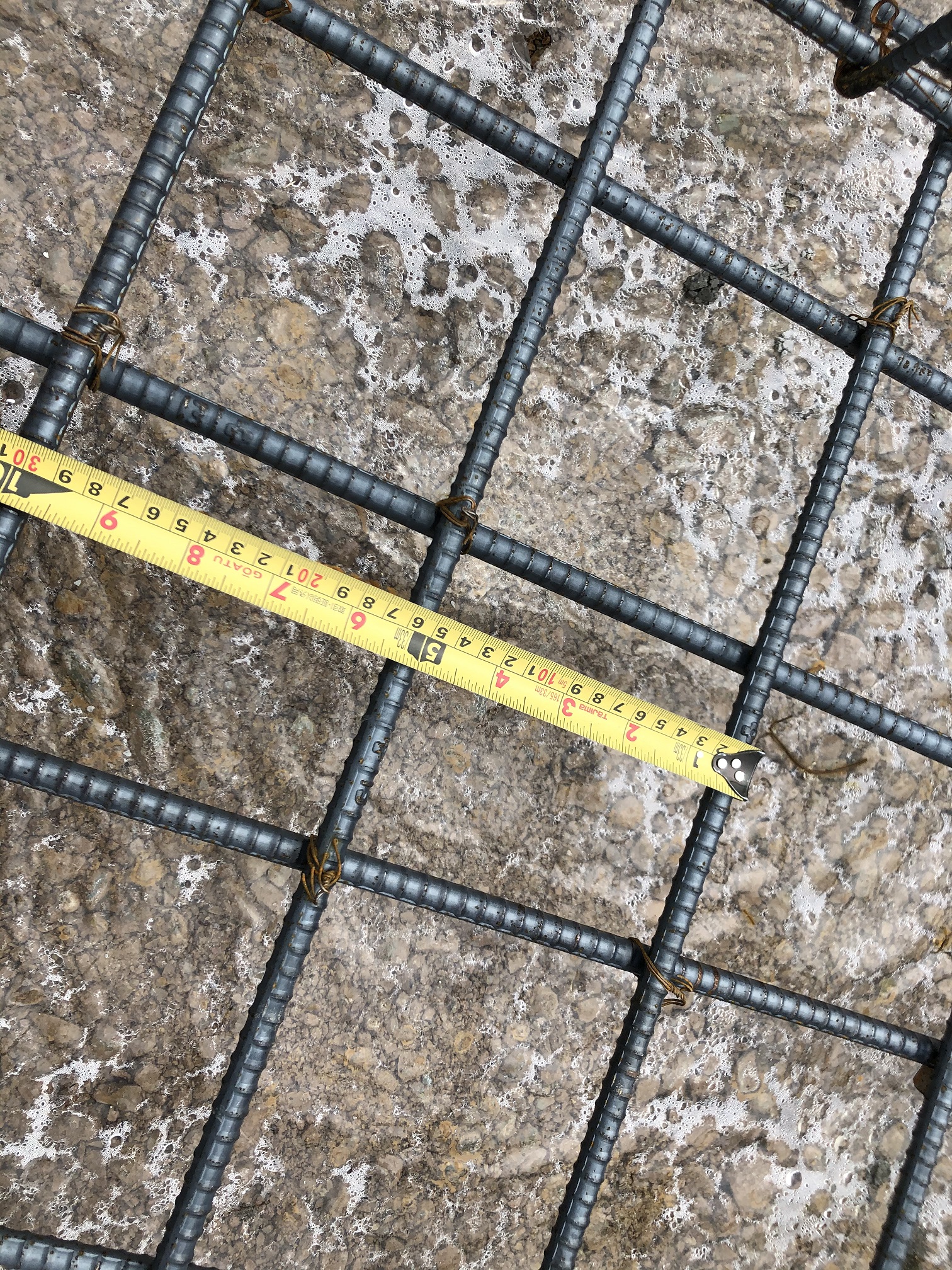

こちらの写真はベース部分の鉄筋の間隔を測っている写真になります。



一般的に最低20cm以下が普通ですが、

こちらは15cm間隔で組まれていますね(´・∀・`)



ちなみに立ち上がりの鉄筋は20cm間隔です。

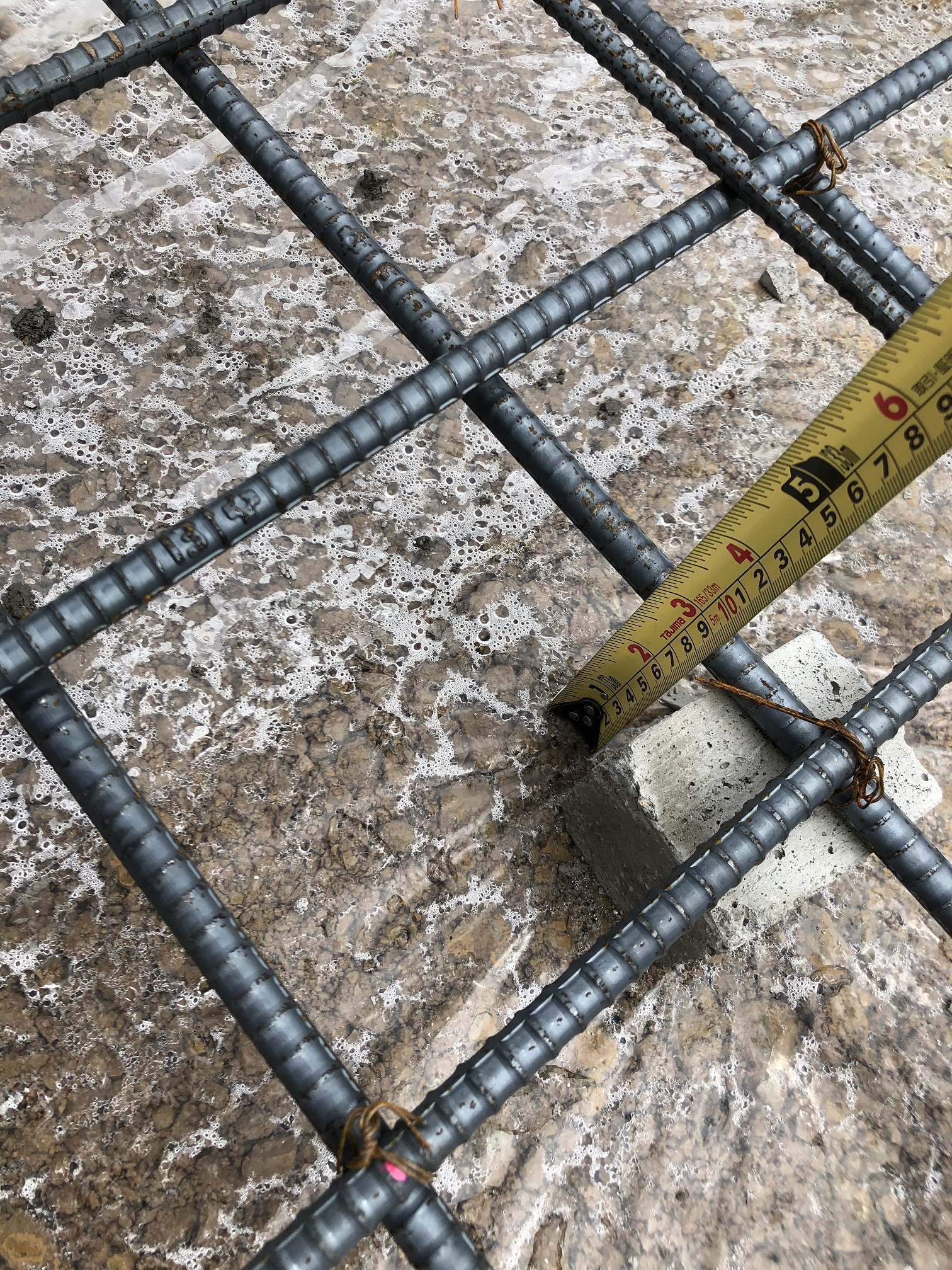

こちらの写真は地面との間の間隔を測っています。



地面とは6cm以上鉄筋を離さないといけませんが、

こちらも問題なく離れていました。



ちなみにメジャーの横にコンクリートのサイコロみたいなものがありますが、

こちらが高さを調整するスペーサーとなっています。



そのサイコロの6cmになる部分を置いて確実に間隔をとれるようにしています。

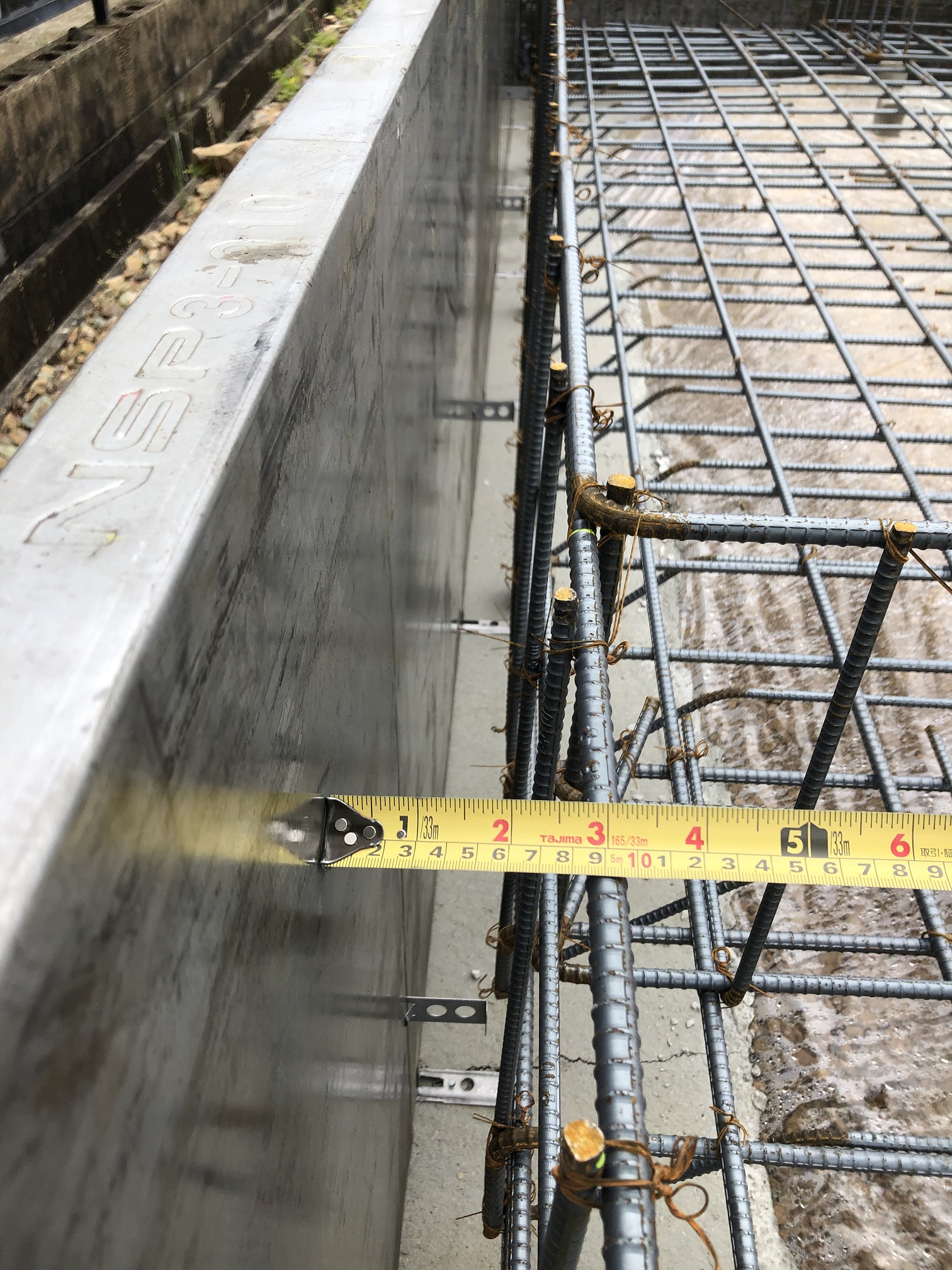

こちらは基礎の外側との間隔を測っています。



こちらは土に接する部分で4cm以上離さないといけないですが、

7cmくらい離れています。



これらに加えて鉄筋同士のつなぎ目部分や、

コーナー部分などなどたくさん見る箇所があります。



それらを基礎屋さん、建築屋さんとさらに第三者機関がチェックを行います(*-ω-)

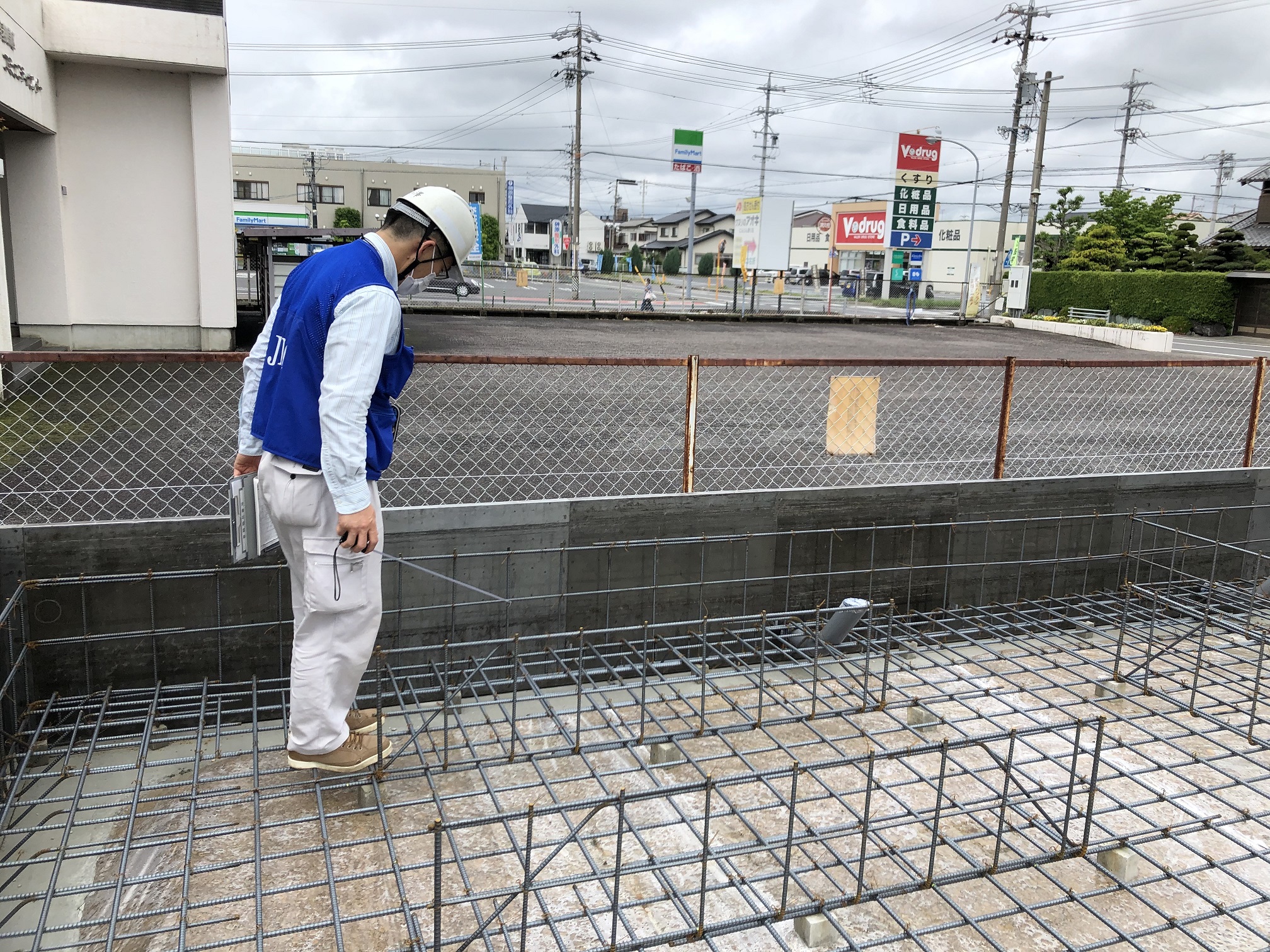

それがこちらの方で隅々まで見ていきます。



そうして最終的に問題がなければコンクリートの打設に進みます。



なかなか基礎の中を見る機会は少ないと思いますが、

基礎について気になった方は構造見学会も行っている細田建築に

お気軽にお問合せ下さい(*^▽^*)
